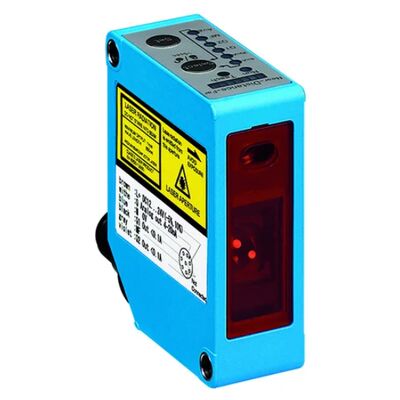

Wiederholungsgenauigkeit 30 Mikrometer optischer Sensor SICK OD2-P120W60I2

Herkunftsort	Deutschland
Markenname	SICK
Modellnummer	UM18-218161101
Min Bestellmenge	1
Preis	INQUIRY
Verpackung Informationen	Original
Lieferzeit	Auf Lager/1-3 Tage
Zahlungsbedingungen	T/T
Versorgungsmaterial-Fähigkeit	99+

Produktdetails

Auftrag nicht	6036625	Produkttyp	Optischer Laser-Wegsensor
Serie	OD2 Miniatur-Abstandssensor	Messbereich	60 ~ 180 mm
Bezugsabstand	120 mm	Wiederholungsgenauigkeit	30 μm
Linearitätsfehler	±120 μm	Gewicht	Ca. 25g
Hervorheben	SICK Optical Sensor OD2-P120W60I2 , SICK Industrielle Sensoren OD2-P120W60I2

Hinterlass eine Nachricht

Produkt-Beschreibung

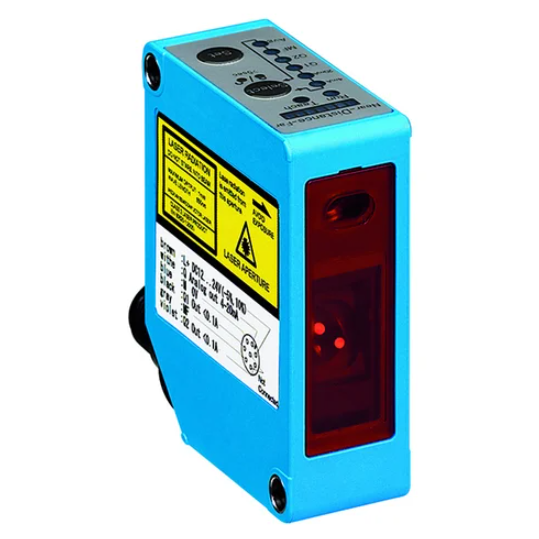

SICK OD2-P120W60I2 Optischer Wegsensor | Hochpräzise berührungslose Messung

Einführung in den SICK OD2-P120W60I2 Wegsensor

DerSICK OD2-P120W60I2(Bestellnummer: 6036625) ist ein leistungsstarker optischer Wegsensor aus der renommierten OD Value-Serie, der für die präzise berührungslose Abstandsmessung in anspruchsvollen Industrieumgebungen entwickelt wurde. Dieser kompakte rechteckige Sensor kombiniert fortschrittliche Lasertechnologie mit robuster Konstruktion, um zuverlässige, wiederholbare Messungen auf einer Vielzahl von Materialien und Oberflächen zu liefern.

Ganz gleich, ob Sie Füllstände überwachen, die Teileausrichtung überprüfen oder Komponenten mit einer Genauigkeit im Mikrometerbereich positionieren müssen, der OD2-P120W60I2 bietet die Leistung und Flexibilität, um Ihre automatisierten Prozesse zu optimieren.

Hauptmerkmale und technische Spezifikationen

Kernleistungskennzahlen

Spezifikation	Wert
Messbereich	60 mm bis 180 mm (nominal 120 mm ± 60 mm)
Ausgabetyp	4-20 mA Stromausgang + 2 x PNP-Digitalausgänge
Wiederholbarkeit	30 µm (unter Standardbedingungen)
Linearität	± 120 µm (unter Standardbedingungen)
Ansprechzeit	≥ 1 ms
Frequenz messen	≤ 2 kHz

Technische Vorteile

Sichtbarer roter Laser Klasse 2(IEC 60825-1:2014) für sicheren Betrieb und einfache Ausrichtung
Kompaktes Design(20 mm x 40 mm x 15 mm) für platzbeschränkte Installationen
Schutzart IP67für staub- und wasserdichten Betrieb in rauen Industrieumgebungen
2 m integriertes Kabelfür flexible Montage und Verbindung
Mittelwerteinstellung(1–64x) für verbesserte Messstabilität
Automatische Empfindlichkeitsanpassungum unterschiedliche Oberflächenbedingungen zu bewältigen
Teachbare Analogausgängefür eine schnelle und einfache Einrichtung
Invertierbare digitale Ausgängezur vielseitigen Integration in Steuerungssysteme

Wie es funktioniert: Fortschrittliche optische Verschiebungstechnologie

Der SICK OD2-P120W60I2 nutzt das Prinzip der Flugzeitmessung, um die Entfernung zu einem Objekt mit außergewöhnlicher Präzision zu bestimmen. Der Sensor sendet einen sichtbaren roten Laserstrahl (1 mm x 1,5 mm Punktgröße bei 120 mm Abstand) aus, der von der Zieloberfläche reflektiert wird. Durch Messung der Zeit, die das Licht benötigt, um zum Objekt und zurück zu gelangen, berechnet der Sensor die genaue Entfernung und wandelt diese in ein proportionales 4-20-mA-Analogsignal und zwei PNP-Digitalausgänge um.

Diese berührungslose Messmethode eliminiert den mit physischen Kontaktsensoren verbundenen Verschleiß und gewährleistet so eine lange Lebensdauer und konstante Leistung auch bei Anwendungen mit hohen Zyklen.

Anwendungen: Vielseitige Lösungen für industrielle Herausforderungen

Der OD2-P120W60I2 zeichnet sich durch eine Vielzahl industrieller Anwendungen in zahlreichen Branchen aus:

Fertigung und Montage

Präzise Positionierung: Führungsroboter für den Einbau von Windschutzscheiben, die Platzierung von Bauteilen und die Ausgabevorgänge
Füllstandsüberwachung: Überprüfen Sie den Füllstand von Flüssigkeiten oder Schüttgütern in Behältern und Trichtern
Teileausrichtung: Überprüfen Sie die korrekte Positionierung der Komponenten während der Montageprozesse
Doppelblattkontrolle: Erkennt mehrere Schichten während des Blatteinzugs

Robotik und Automatisierung

Greiferpositionierung: Sorgen Sie für eine exakte Platzierung von Werkzeugen und Werkstücken
Wagenausrichtung: Behalten Sie die präzise Positionierung beweglicher Teile in automatisierten Systemen bei
Magazinpositionierung: Optimieren Sie den Umgang mit Solarmodulen, elektronischen Bauteilen und anderen empfindlichen Gegenständen

Qualitätskontrolle und Inspektion

Höhenüberwachung: Messen und überprüfen Sie die Abmessungen optischer Komponenten, Gussteile und bearbeiteter Teile
Messung der Filmdicke: Überwachen Sie die verbleibende Folie auf Wickelmaschinen
Kokillenüberwachung: Stellen Sie sicher, dass die Barren bei Gussprozessen ordnungsgemäß ausgeworfen werden

Installation und Einrichtung: Schnelle Integration für sofortige Ergebnisse

Der OD2-P120W60I2 ist für eine einfache Installation und Konfiguration konzipiert:

Montage: Das Design der Chassismontage ermöglicht eine sichere Befestigung in jeder Ausrichtung
Stromversorgung: Betrieb mit 12–24 V Gleichstrom für Kompatibilität mit standardmäßigen industriellen Stromversorgungssystemen
Verbindung: 2 m integriertes Kabel vereinfacht die Verkabelung mit Steuerungssystemen
Einlernen: Intuitive Einrichtung über Multifunktionseingang für Laser-Aus, externes Teach-in und Triggerfunktionen
Konfiguration: Passen Sie die Mittelwerteinstellungen und Ausgabeparameter an die spezifischen Anwendungsanforderungen an

Warum SICK OD2-P120W60I2 wählen?

Branchenbewährte Zuverlässigkeit: Die über 70-jährige Sensorkompetenz von SICK gewährleistet langfristige Leistung und Langlebigkeit
Unübertroffene Präzision: Die Wiederholgenauigkeit von 30 µm ermöglicht eine hochpräzise Prozesssteuerung
Flexible Integration: Mehrere Ausgabeoptionen und lernbare Funktionen passen sich unterschiedlichen Systemanforderungen an
Robuste Konstruktion: IP67-Schutz widersteht Staub, Feuchtigkeit und rauen Betriebsbedingungen
Kostengünstige Lösung: Reduziert Ausfallzeiten und Wartungskosten im Vergleich zu kontaktbasierten Messsystemen

Technische Spezifikationen (vollständige Details)

Kategorie	Spezifikationen
Mechanisch	- Gehäusematerial: Kunststoff - Abmessungen: 20 mm x 40 mm x 15 mm - Gewicht: 25 g (ca.) - Verbindungstyp: 2 m Kabel
Elektrisch	- Versorgungsspannung: 12–24 V DC - Stromverbrauch: ≤ 50 mA - Ausgangsstrom: 4–20 mA (analog), max. 100 mA pro PNP-Ausgang
Umweltfreundlich	- Betriebstemperatur: -10 °C bis +40 °C - Lagertemperatur: -25°C bis +70°C - Schutzart: IP67 (IEC 60529)
Lasereigenschaften	- Typ: Sichtbarer roter Laser - Laserklasse: 2 (IEC 60825-1:2014) - Wellenlänge: 650 nm - Lichtfleckgröße: 1 mm x 1,5 mm (bei 120 mm Abstand)

Bestellinformationen

Teilenummer: OD2-P120W60I2 (6036625)
Zubehör: Montagehalterungen, Schutzabdeckungen und Verlängerungskabel separat erhältlich

Abschluss

DerSICK OD2-P120W60I2Der optische Wegsensor liefert die Präzision, Zuverlässigkeit und Flexibilität, die zur Optimierung industrieller Prozesse in der Fertigung, Robotik und Qualitätskontrollanwendungen erforderlich sind. Mit seiner berührungslosen Messtechnik, der robusten Konstruktion und der einfachen Integration ist dieser Sensor eine hervorragende Investition für Unternehmen, die ihre Effizienz verbessern, Kosten senken und die Produktqualität verbessern möchten.
