SICK WL100-2N1439 zur Objekterkennung in industriellen Automations- und Steuerungssystemen

  • SICK WL100-2N1439 For Object Detection In Industrial Automation And Control Systems
Herkunftsort Deutschland
Markenname SICK
Modellnummer WL100-2N1439
Min Bestellmenge 1
Preis INQUIRY
Verpackung Informationen Original
Lieferzeit Auf Lager/1-3 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 99+
Produktdetails
Auftrag nicht 6052357 Produkttyp Retroreflexive photoelektrische Sensoren
Serie W100-2-Serie Lichtquelle Sichtbare rote LED
Kabellänge 2m Dimension 11×31×20mm
Schutzgrad IP67
Hervorheben

SICK-Industrialsensoren WL100-2N1439

,

SICK-Industrialsensoren zur Objektdetektion
Hinterlass eine Nachricht
Produkt-Beschreibung

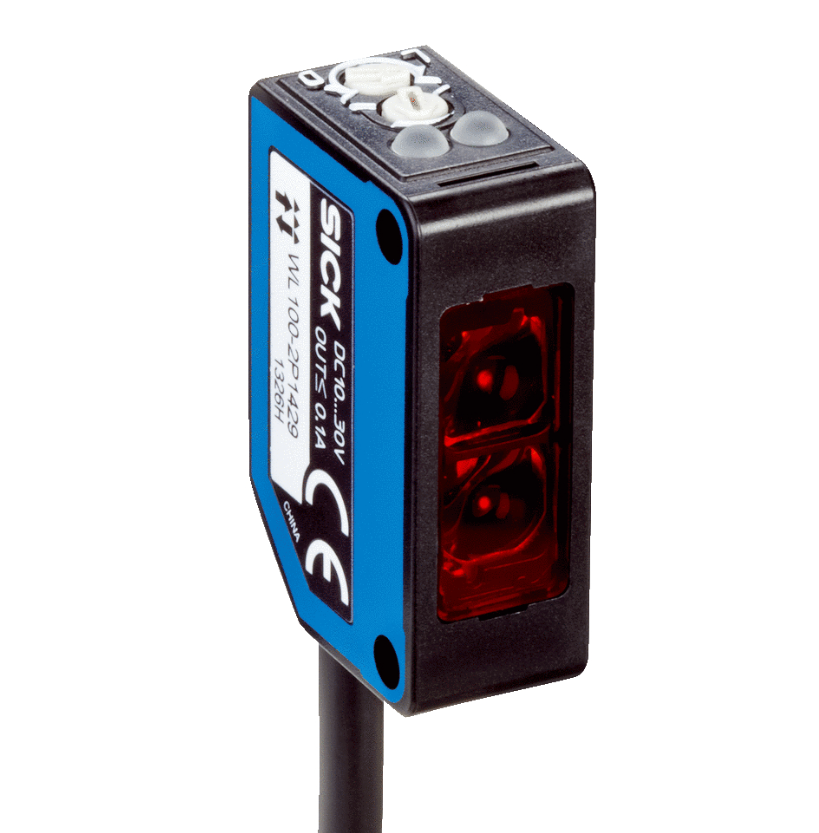

SICK WL100-2N1439 Retroreflektierender fotoelektrischer Sensor | Miniaturlösung für die industrielle Automatisierung

Produktübersicht



DerSICK WL100-2N1439(Best.-Nr. 6052357) ist eine kompakte Reflexions-Lichtschranke der Serie W100-2, die für die zuverlässige Objekterkennung in industriellen Automatisierungsanwendungen konzipiert ist. Kombinieren von a11 mm x 31 mm x 20 mmMiniatur-Formfaktor mit einem leistungsstarken Erfassungsbereich von0,01 m bis 7,2 m(max) Mit dem P250-Reflektor bietet dieser Sensor außergewöhnliche Leistung in Umgebungen mit begrenztem Platzangebot.
Dank fortschrittlicher Doppellinsentechnologie und sichtbarer roter LED-Lichtquelle ermöglicht der WL100-2N1439 eine konsistente Erkennung verschiedener Objekte und minimiert gleichzeitig Fehlauslösungen. Mit einem1.000 Hz SchaltfrequenzUnd≤0,5 ms ReaktionszeitEs gewährleistet eine präzise Erkennung auch bei Hochgeschwindigkeitsproduktionslinien.

Hauptmerkmale und Vorteile



Besonderheit Nutzen
Retroreflektierende Technologie Vereinfachte Installation durch Einzelsensormontage und Reflektor, wodurch Ausrichtungsprobleme von Einweglichtschranken entfallen
Ultrakompaktes Design Die Breite von 11 mm passt in enge Räume in Maschinen und Automatisierungszellen
Großer Erfassungsbereich Die maximale Reichweite von 0,01 m bis 7,2 m (P250-Reflektor) ermöglicht verschiedene Anwendungsentfernungen
Hochgeschwindigkeitsleistung 1.000 Hz Schaltfrequenz und ≤0,5 ms Reaktionszeit für sich schnell bewegende Objekte
Flexible Konfiguration Wählbare Hell-/Dunkelschaltung über Drehschalter; Potentiometer zur Empfindlichkeitseinstellung
Robuste Konstruktion Schutzart IP67 widersteht rauen Industrieumgebungen (Staub, Strahlwasser)
NPN-Ausgang 100 mA Maximalstrom zur direkten Steuerung kleiner Lasten; Verpolungs- und Kurzschlussschutz
Kostengünstiges Paket Inklusive BEF-W100-A-Montagehalterung und P250-Reflektor zur sofortigen Installation

Technische Spezifikationen



Parameter Wert
Modellnummer WL100-2N1439 (Bestell-Nr. 6052357)
Funktionsprinzip Retroreflektierender fotoelektrischer Sensor mit Doppellinse
Erfassungsbereich 0,01 m bis 5,5 m (Standard), 0,01 m bis 7,2 m (maximal mit P250-Reflektor)
Lichtquelle Sichtbare rote LED (632 nm Wellenlänge, 100.000 Stunden Lebensdauer bei 25 °C)
Lichtfleckgröße Ø 280mm bei 4m Abstand
Stromversorgung 10–30 VDC (Welligkeit ±10 %), 30 mA Stromverbrauch (ohne Last)
Ausgabetyp NPN (max. 100 mA Ausgangsstrom)
Schaltmodus Hell-/Dunkelschaltung (wählbar über Drehschalter)
Ansprechzeit ≤ 0,5 ms (ohmsche Last)
Schaltfrequenz 1.000 Hz (Hell-/Dunkelverhältnis 1:1)
Verbindung 3-adriges PVC-Kabel, 2 m Länge, 0,18 mm² Leiterquerschnitt
Abmessungen 11 mm (B) x 31 mm (H) x 20 mm (T)
Montage M3-Gewindelöcher für sichere Installation
Gehäusematerial ABS/PC/POM-Kunststoff; Linse: PMMA-Kunststoff
Schutzklasse IP67 (staubdicht, strahlwassergeschützt)
Betriebstemperatur -25°C bis +55°C
Lagertemperatur -40°C bis +70°C
Sicherheit MTTFD 954 Jahre; Schutzschaltungen: Verpolung, Ausgangsverpolung, Überstrom/Kurzschluss

Anwendungen



Der SICK WL100-2N1439 überzeugt in einer Vielzahl industrieller Anwendungen:
  1. Materialhandhabung: Objekterkennung auf dem Förderband, Paketzählung, Palettenerkennung
  2. Verpackungsmaschinen: Etikettenerkennung, Folienbahnverfolgung, Überprüfung der Kartonpräsenz
  3. Automatisierte Montagelinien: Überprüfung der Anwesenheit/Abwesenheit von Komponenten, Positionsüberprüfung
  4. Druck- und Papierindustrie: Bogenerkennung, Bahnrissüberwachung
  5. Elektronikfertigung: PCB-Erkennung, Bestätigung der Komponentenplatzierung
  6. Essen und Trinken: Flaschen-/Dosenerkennung, Behälterfüllstandsüberwachung
  7. Lagerautomatisierung: Bin-Picking-Systeme, Lagerortverifizierung

Installation und Einrichtung



  1. Montage: Verwenden Sie für die Direktmontage die mitgelieferte BEF-W100-A-Halterung oder M3-Schrauben
  2. Reflektorplatzierung: Positionieren Sie den P250-Reflektor (im Lieferumfang enthalten) gegenüber dem Sensor, um eine ungehinderte Sichtlinie zu gewährleisten
  3. Empfindlichkeitseinstellung: Mit dem 270°-Potentiometer stellen Sie den optimalen Erfassungsbereich ein
  4. Auswahl des Schaltmodus: Hell-/Dunkelbetrieb über Drehschalter einstellen (L=Hell-Ein, D=Dunkel-Ein)
  5. Verdrahtung: An 10-30 VDC-Stromversorgung anschließen (rotes Kabel +, schwarzes Kabel -, brauner Kabelausgang)
  6. Überprüfung: Überprüfen Sie, ob die grünen LED-Anzeigen (Strom) und die orangefarbenen LED-Anzeigen (Ausgang) ordnungsgemäß funktionieren

Vorteile gegenüber Wettbewerbern



  • Platzsparendes Design: 11 mm Breite ist deutlich kleiner als viele konkurrierende Sensoren und ermöglicht die Installation in engen Räumen
  • Erweiterte Reichweite: 7,2 m maximale Erfassungsreichweite übertrifft Standard-Miniatursensoren
  • Zuverlässige Leistung: Die Dual-Lens-Technologie minimiert optisches Übersprechen und sorgt für eine stabile Erkennung
  • Kosteneffizienz: Enthält wichtiges Zubehör (Halterung, Reflektor) ohne zusätzliche Kosten
  • Einfache Integration: Einfache Einrichtung mit klaren Anzeigen und Einstellelementen
  • Langlebige Konstruktion: IP67-Schutz gewährleistet Langlebigkeit unter rauen Industriebedingungen

Kaufinformationen



Bestelldetails:
  • Modell: SICK WL100-2N1439
  • Bestellnummer: 6052357
  • Im Lieferumfang enthaltenes Zubehör: BEF-W100-A Montagehalterung, P250 Reflektor
  • Garantie: 12 Monate ab Kaufdatum
Empfohlene Ersatzteile:
  • Zusätzliche P250-Reflektoren (Bestell-Nr. 5304812)
  • BEF-W100-B Bodenmontagewinkel (Bestell-Nr. 5311521)
  • STE-0803-G M8 3-polige Steckverbinder (Bestell-Nr. 6037322)
Warum SICK wählen? SICK ist ein weltweit führender Anbieter von Sensorintelligenz und bietet seit 1946 innovative Lösungen für die industrielle Automatisierung. Der WL100-2N1439 profitiert von der jahrzehntelangen Expertise von SICK in der fotoelektrischen Sensortechnologie und gewährleistet zuverlässige Leistung und lange Lebensdauer.

Kontaktieren Sie uns



Benötigen Sie Hilfe bei der Auswahl des richtigen Sensors für Ihre Anwendung? Unser Team aus Experten für industrielle Automatisierung steht Ihnen gerne zur Verfügung.
  • E-Mail: sales@partsplc.com
  • Telefon: +86-137 9975 6909
  • Webseite:www.partsplc.com
