2198-H070-ERS2 Servoantrieb Teil des Kinetix 5500-Bewegungskontrollsystems

2198-H070-ERS2 Servoantrieb Teil des Kinetix 5500-Bewegungskontrollsystems

2198-H070-ERS2

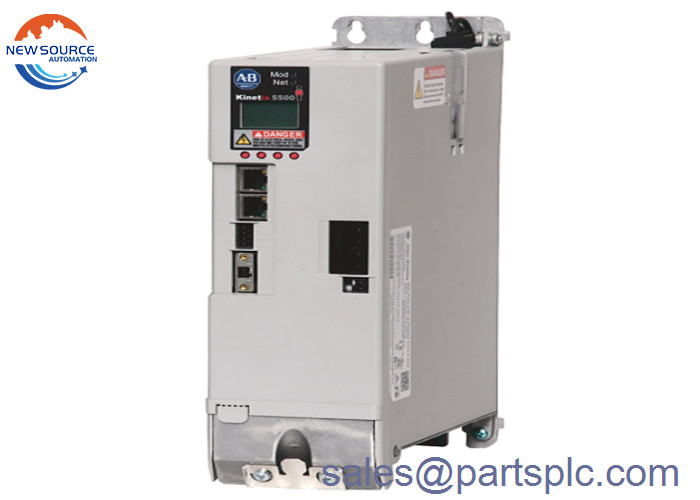

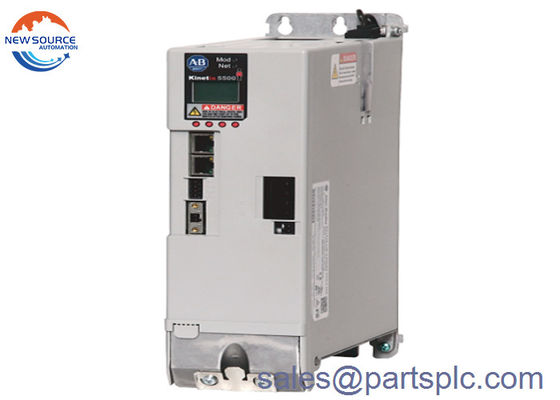

Der 2198-H070-ERS2 ist ein Kinetix 5500 Servo-Antrieb.Dieser Servo-Antrieb ist so konzipiert, dass er Kostenwirksamkeitsanforderungen wie Skalierbarkeit für zukünftige Verbesserungen mit Unterstützung moderner Steuerungen für die direkte Integration erfüllt.. Kompatible Steuerungen sind die Logix Programmable Automation Controller (PAC) -Plattform, bei der Antriebsparameter direkt mit dem CompactLogix, ControlLogix und GuardLogix-Controller verknüpft werden können.

Die Integration mit der Logix-Plattform wird als Premiere-Integration bezeichnet. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

Der 2198-H070-ERS2 hat eine Eingangsspannung von 195 bis 264 VAC, 3-phasig mit einer Nennleistung von 240 VAC und 324 bis 528 VAC, 3-phasig mit einer Nennleistung von 480 VAC.Es hat Bus Ausgangsparameter von 22.50 eine kontinuierliche Leistung und 67,5 A eine Spitzenleistung, während die kontinuierliche Leistung 7,2 kW @ 230 Vrms, 3-Phase und 14,9 kW @ 480 Vrms, 3-Phase beträgt.Die anwendbaren Ausgangswerte für den Motor umfassen einen Dauerstrom von 23.0 A und Spitzenstrom von 81,3 A, während die anwendbare Ausgangsleistung des Motors 7,0 kW @ 195-264 Vrms, 3-Phase und 14,6 kW @ 324-528 Vrms, 3-Phase beträgt.

Der 2198H070-ERS2 ist mit einem Bus-Überspannungs- und Unterspannungsschutz sowie einem Kurzschlussstromerkennungssystem ausgestattet.Die Busüberspannung wird bei 440 VDC @ 240 VAC-Eingang und 810 VDC @ 480 VAC-Eingang erkannt, während die Busunterspannung bei 138 VDC @ 240 VAC und 275 VDC @ 480 VAC-Eingang ausgelöst wird.Kurzschlussstrom bei 200.000 A, symmetrisch.

Der 2198-H070-ERS2 ist ein Kinetix 5500 Servoantrieb mit integrierten Sicherheitsfunktionen.weniger Plattenplatz erfordern und nur ein Kabel verwendet werden kann, um die Systemverkabelung zu vereinfachenEs bietet hohe Leistungsfähigkeit und Skalierbarkeit zu niedrigen Kosten, da die Motorwicklungen an die Antriebsmengen angepasst sind und eine effizientere Systemgröße ermöglichen.Die 2198-H070-ERS2 verfügt auch über zwei Ethernet-Ports, die Unterstützung von linearen und DLR-Topologien (Device Level Ring) ermöglicht.Die Möglichkeit, sowohl die Induktionsmotoren als auch die Servomotoren in einer Antriebsplattform zu betreiben, vereinfacht den Betrieb und die Wartung des Systems weiter.

Der 2198-H070-ERS2-Antrieb benötigt eine 3-phasige Wechselstrom-Eingangsspannung von 190 - 528 V bei einer Frequenz von 47 - 63 Hz. Er verfügt über einen Hauptwechselstrom von 23,7 A, einen maximalen Einlauf von 60 A und einen Spitzenwechselstrom von 71,1 A.Es hat einen Dauer- und Spitzenstrom von 23A und 57.5A bei RMS-Werten bzw. 32.5 bzw. 81.3 bei 0-Peak-Werten. Es wiegt 9 Pfund und hat eine Dimension von 3.35 x 8.9 x 11.57 Zoll.Es hat einen Wirkungsgrad von 97% mit einer Kapazitätsenergieabsorption von 104.87 J. Die 2198-H070-ERS2 bietet eine innovative gemeinsame AC/DC-Busverbindung für Mehrsachsanwendungen.Die integrierten Sicherheitsfunktionen ermöglichen eine vollständige Integration des Projekts in Logix Designer Anwendungen für die Bewegung, Kontrolle und Sicherheit.
