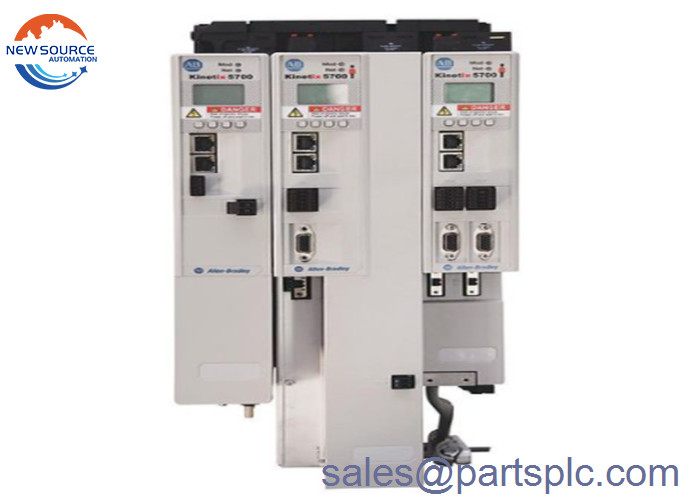

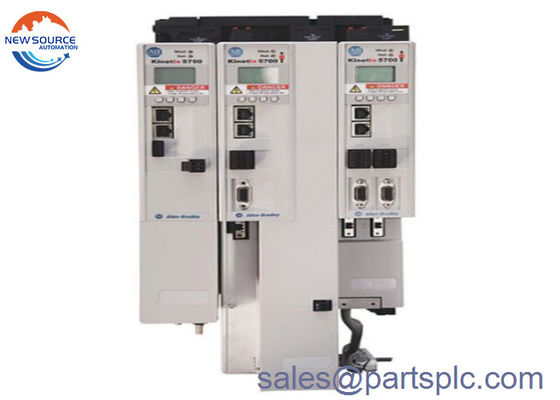

Allen Bradley 2198-D020-ERS3 ist ein Doppel-Achsenmodul Kinetix 5700

Die in Absatz 1 genannten Angaben sind zu beachten.

Der 2198-D020-ERS3 ist ein Kinetix 5700-Doppelachsservoantrieb.Es beinhaltet den Antrieb mit einer fest verdrahteten und integrierten Sicherheitsfunktion, die eine sichere Drehmoment-Ab-Funktion (STO) und SIL CL3 und PLe Sicherheitsbewertungen istEs bietet auch Unterstützung für Hyperface und DSL-Encoder-Feedback.Es verwendet Single-Wire und tuning-less Inbetriebnahme, die Installation vereinfacht und Platz spart.

Der 2198-D020-ERS3-Antrieb hat eine Modulbreite von 55 mm. Er hat Abmessungen von 9,92 x 2,17 x 14,09 Zoll und wiegt 9,17 Pfund.Es verfügt über einen Dauer- und Spitzenstrom von 8A und 20A bei RMS-Werten und 11.3A bzw. 28.2A bei 0 Spitzenwerten. Die Dauerleistung bei 324 - 528 V RMS 3-Phase beträgt 5,5 kW. Die PWM-Frequenz beträgt 4 kHz und die interne Kapazität 330 °F.

Der Servoantrieb 2198-D020-ERS3 hat ein einfaches, leistungsstarkes und kompaktes Design für Maschinen, die eine große Achsenzahl und eine höhere Leistung benötigen.Das Laufwerk verfügt über eine integrierte Bewegung und Sicherheitsfunktion über das EtherNet/IP-Netzwerk, so dass es ideal für den Einsatz in großen Maschinen geeignet ist. Mit seiner leistungsfähigen Motorsteuerung und einer kürzeren Integrationszeit findet es Anwendungen in verschiedenen Branchen wie Getränke, Windelmaschinen,Taschenmaschinen, Reifenbaumaschinen, Ladegeräte usw.

Das 2198-D020-ERS3 ist ein Dual-Axis-Modul, das zum Kinetix 5700 Servosystem gehört.Dieses Achsenmodul verfügt über eine duale Ethernet-Kommunikationsoberfläche, die zur Implementierung der Bewegungssteuerung über Ethernet-I/P und zur Verbindung mit linearen und Device Level Ring (DLR) Topologien verwendet werden kannDieser Doppelachs-Servoantrieb verfügt über eine integrierte Sicherheitsfunktion und kann über die Load Observer Real-Time-Tuning-Technologie eine fortgeschrittene Abstimmung durchführen.

Das 2198-D020-ERS3 Dual-Axis-Modul hat eine Dauerleistung von 5,5 kW, Dauerstrom (rms) von 8,0 A, Dauerstrom (0-pk) von 11,3 A, Spitzenstrom (rms) von 20.0 A und Spitzen-Ausgangsstrom (0-Peak) von 28.2 A. Die von den Modulen unterstützte maximale Bandbreite für die Geschwindigkeitsschleife beträgt 400 Hz für die Geschwindigkeitsschleife und 1000 Hz und 4 kHz für die Stromschleife, während die Pulse Width Modulation (PWM) -Frequenz 4 kHz beträgt.

Das 2198-D020-ERS3 verfügt über eine Haupteingangsspannung von 458-747 VDC und eine Steuereingangsspannung von 24 VDC und einen Eingangsstrom von 5,5 A. Dieses zweiachsige Servoantriebsmodul verfügt über einen Ausgang von 0-460 VAC (rms),3-Phasen- und Frequenzbereich von 0-590 HzDer maximale Kurzschlusswert des Moduls beträgt 200.000 A.
