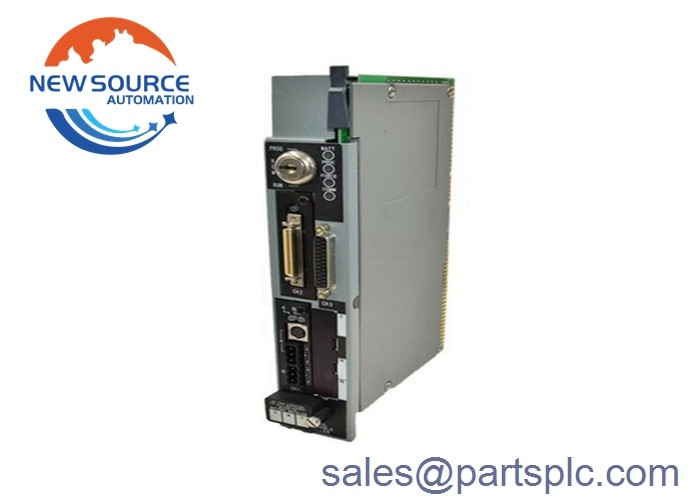

Reihe Allen Bradleys 1785-L60L ein Mikroprogrammaufstellung Rev D Processor Module

1785-L60L

Der 1785-L60L ist ein Mitglied der PLC-5-Steuerungserie.Die 1785-L60L ist der zentrale Punkt, der die lokalen, erweiterte und Remote-E/A-Module auf verschiedenen Arten von Kommunikationsschnittstellen, die als Rückgrat des Steuerungssystems fungieren.Die Steuerung 1785-L60L verfügt über drei integrierte Kommunikationsoberflächen, die als Kanal 1A gekennzeichnet sindKanal 1A und Kanal 1B können als Remote-E/A-Scanner, Remote-E/A-Adapter oder als DH+-Kommunikationsschnittstellen fungieren.,Kanal 2 ist ein erweiterter lokaler I/O-Anschluss. Der 1785-L60L-Controller verfügt über einen 25-Pin-Anschluss, der auf der Vorderseite als Kanal 0 gekennzeichnet ist. Kanal 0 ist ein optisch isolierter EIA RS232C-Anschluss, der mit einem Anschluss an den EIA-System verbunden ist.die ASCII und DF1 Full-Duplex- und Half-Duplex-Masterprotokolle sowie Half-Duplex-Slave-Protokolle unterstützt. Kanal 0 hat ein grünes Licht, um den Status der Kommunikationsoberfläche anzuzeigen.die eine DH+-Programmierterminalverbindung parallel zum Kanal 1A istDiese Steckverbinder sind für Kanäle 1A und 1B und diese beiden Kommunikationsanschlüsse können als Fern-E/A-Scanner fungieren.Fern-E/Aus-AdapterAuf der Frontseite des 1785-L60L ̇s befindet sich ein spezieller Stecker mit der Bezeichnung Kanal 2, der für einen erweiterten lokalen E/A-Kontakt bestimmt ist.

Der Remote I/O Scanner-Modus liest und schreibt I/O-Informationen zwischen dem Controller und dem Remote I/O-Gerät.Die 1785-L60L ist eine Überwachungsteuerung für die anderen Steuerungen im Adaptermodus und für die anderen Fern-E/A-Adapter.. Wenn entweder Kanal 1A oder Kanal 1B als Fern-E/A-Adapter konfiguriert ist,die Steuerung 1785-L60L verwaltet die E/A des Controllers während der Kommunikation mit der Überwachungskontrolle über eine FernverbindungEine DH+-Verbindung kann entweder auf Kanal 1A oder 1B auf dem 1785-L60L konfiguriert werden.DH+-Kommunikation wird zur Erstellung eines Peer-to-Peer-Netzwerks mit anderen PLC-5-Controllern oder anderen Komponenten höherer Ebene des Steuerungssystems verwendetDie Programmierung des Controllers 1785-L60L kann auch über eine DH+-Verbindung erfolgen.Die maximale Kabellänge für eine DH+-Verbindung hängt von der Übertragungsrate abEs ist wichtig, dass alle Geräte auf der Verbindung so konfiguriert sind, dass sie mit der gleichen Geschwindigkeit kommunizieren.4 Kilobits pro SekundeEine erweiterte lokale E/A-Verbindung ist nützlich, wenn mehr E/A erforderlich ist, als in ein einzelnes Fahrwerk passen kann, erfordert aber eine höhere Geschwindigkeit als eine entfernte E/A-Verbindung.Der 1785-L60L und der erweiterte lokale E/A-Adapter (der 1771-ALX), der im Fern-E/A-Chassis installiert ist und mit dem I/A-Verbindungskabel verbunden ist, bilden eine erweiterte lokale E/A-Verbindung. Die erweiterte lokale E/A-Verbindung ist auf 100 Fuß Kabel beschränkt. Wenn das E/A-Chassis weiter vom Controller entfernt sein muss, verwenden Sie die Fernverbindung.Die erweiterte lokale E/A-Verbindung ist eine parallele Verbindung, die es dem Steuergerät 1785-L60L ermöglicht, bis zu 16 erweiterte E/A-Chassis zu scannen. Die Scanzeit pro Rack auf einem erweiterten lokalen I/O beträgt 0,5 ms. Die 1785-L60L verfügt über mehrere Indikatoren auf der Frontplatte, um die Benutzeroberfläche zu erleichtern. Die Indikatoren zeigen verschiedene Controller-Status an.Der mit BATT gekennzeichnete Indikator zeigt den Zustand der Batterie an.. Der PROC-Indikator zeigt den aktuellen Controller-Modus an. Zum Beispiel ist er grün, wenn der Controller im RUN-Modus ist, und rot, wenn etwas nicht stimmt.Der FORCE-Anzeiger ist bei aktivierter I/O-Kraft in BernsteinfarbeDer COMM-Indikator ist mit dem Kommunikationsstatus des Kanals 0 verknüpft. Die Kommunikationskanäle 1A und 1B verfügen beide über spezielle Statusindikatoren.verfügt über einen speziellen Statusindikator.
