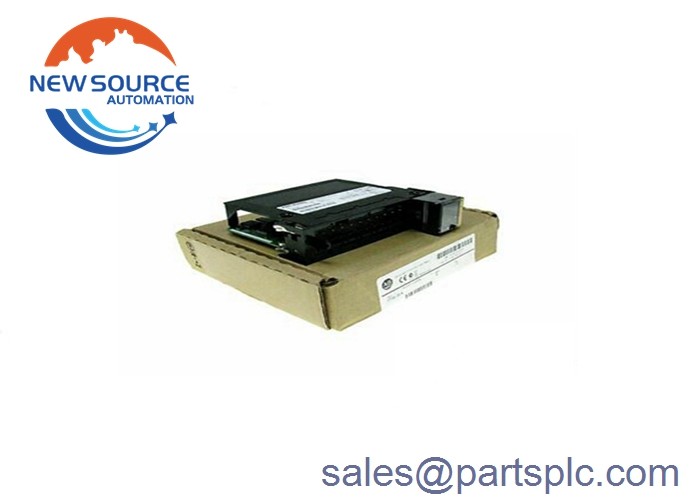

Allen Bradley 1756-OF4 ControlLogix-SPS-Analogausgang NEU Werksversiegelt

1756-OF4

Das Modul 1756-OF4 ist ein nicht isoliertes Ausgangsmodul von ControlLogix. Es verfügt über 4 Spannungs- oder Stromausgänge mit einer Stromauflösung von 15 Bit über 21 mA,650 nA/Bit für eine Spannungsauflösung von 16 Bit über 10.5V, 320 μV/Bit. Für die Verbindung zu Feldgeräten benötigt es ein 20-Pin-RTB oder Removable Terminal Block Gehäuse. Die kompatiblen RTBs sind der 1756-TBSH und der 1756-TBNH.Es ist wichtig, sicherzustellen, dass das Fahrwerk und die Stromversorgung bereits installiert und geerdet wurden, bevor das Modul mit dem RTB darauf installiert wird..

Dieses Ausgangsmodul verfügt über einen rollenden Zeitstempel der Daten, Entfernen und Einfügen unter Stromversorgung (Removal and Insertion Under Power, RIUP), eingebaute Funktionen, Modul-Auflösung, Produzenten-Verbraucher-Kommunikation und mehrere Datenformate.Die für dieses Modul verfügbaren Datenformate sind Schwankzeichenmodus und GanzzahlmodusDieses Modul kann auch Fehlerdaten und Status an den Eigentümer-Listening-Controller mithilfe der Kanaldaten mehrfach übertragen.

Das Modul 1756-OF4 hat eine Spannungs- und Stromleistung von 5,1 V Gleichstrom für das Hintergrundfeld, maximal 150 Milliampere für 24 V Gleichstrom.1 V und 120 Milliampere bei 24 V und einer Gesamtnachfeldleistung von 5.8 W. Der Stromverbrauch beträgt 3,7 W Hintergrundstrom und der Überspannungsschutz beträgt 24 V Gleichspannung.aber der Ausgang sollte größer als 0 seinEs verfügt auch über einen Kurzschlussschutz, der auf 21 Milliampere oder weniger beschränkt ist.

Mit einem Ausgangsbereich von 0 bis 20 Milliampere verfügt es über ein geringes Signal und eine Benutzerzahl von 0 Milliampere und -32768 Zählungen und eine hohe Signal- und Benutzerzahl von 21,2916 Milliampere und 32767 Zählungen.bei einem Ausgangsbereich von +/- 10 V, sind das niedrige Signal und die Benutzerzahl des Moduls -10.4336V bzw. -32768 und das hohe Signal bzw. die Benutzerzahl sind 10.4336V bzw. 32676.Es wurde 2 Sekunden lang routinemäßig bei 1350 V Wechselstrom getestet und hat eine kontinuierliche Isolationsspannung von 250 V..

Dieses Modul als Spannungsantriebsfähigkeit von mehr als 2000 Ohm und Stromantriebsfähigkeit von 0 bis 750 Ohm.Es hat eine Modul-Scan-Zeit von 12 ms schwebender Punkt und eine Scan-Zeit von 8 ms ganzzahlige Zahl mit einem Modulfehler von 0.15% des Spannungsbereichs und 0,3% des Strombereichs. Die Absetzzeit beträgt weniger als 2 ms bis zu 95% des Endwerts bei Widerstandslast. Außerdem hat sie eine maximale Leistungsauflösung von 3.25 W (4-Kanal-Strom) und eine Wärmeableitung von 100,91 BTU/h.

Das 1756-OF4 ist ein analogues Ausgangsmodul, das analoge Spannungs- und Stromsignale liefern kann.Diese Ausgangssignale können zur Betätigung von Modulationsgeräten und Aktoren oder zur Wiederübertragung von Signalen für die Verwendung von Aufzeichnern verwendet werden, Indikatoren, Datenlogger und externe Controller.



Unsere Hauptprodukte

1 (USA AB) Produktserien: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produkte von Schneider (Frankreich): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (USA) Produktserien: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (USA) Produktserien: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (USA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Verkauf ABB (Schweden): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A-System der Serie (USA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Deutschland): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Über unser Team

Unser Unternehmen hat seinen Hauptsitz in Xiamen, Fujian, China, und kooperiert direkt mit der ursprünglichen Fabrik.und guten KundendienstDies hilft uns, einen starken Unterstützer unserer Kunden zu werden, Lösungen für Endnutzer bereitzustellen und den Wiederverkäufern Gewinne zu sichern.

Verpackung und Lieferung

1) 100% brandneues und Original-Fabriksiegel!

2)Garantie: 1 Jahr

3) Verpackung: Originalverpackung mit Karton.

4)Zustellzeiten: DHL,UPS,Fedex-Expressversand dauert in der Regel 3-10 Werktage,abhängig vom Land,in das die Lieferung erfolgt.In seltenen Fällen werden die strengen Zollabfertigungen die Lieferzeiten etwas verlängern,Bitte seien Sie geduldig.

5) Alle Waren werden vor dem Versand geprüft.
