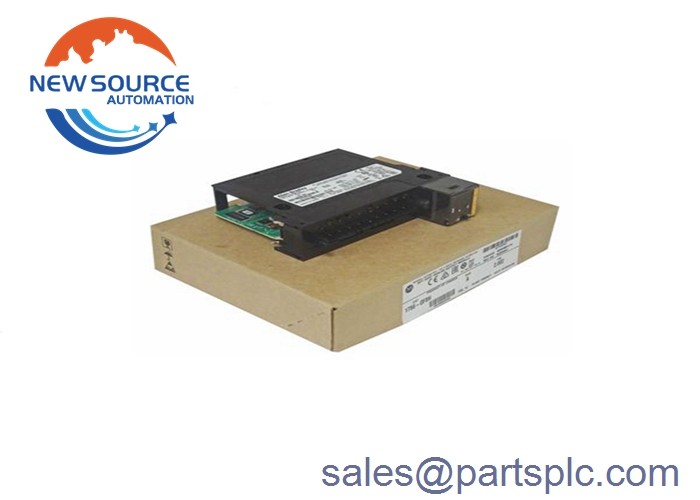

Neues werkseitig versiegeltes 1756-OF8H SER A ControlLogix HART-Analog-Ausgangsmodul

1756-OF8H

Das 1756-OF8H ist ein analogues Ausgangsmodul der ControlLogix-Steuerplattform. Dieses Modul verfügt hauptsächlich über acht (8) Spannungs- oder Stromausgangskanäle,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W,Der 1756-OF8H verfügt über eine Modul-Auflösung von 15-16 Bit in allen Signalbereichen.Monotonität ohne fehlende Codes Umrechnungsmethode mit Datenformat des Integer-Modus (links begründet)Dieses Modul ist auf einem 1756 ControlLogix-Chassis installiert und nimmt nur einen einzigen Slot ein.Es kann als lokales IO-Modul und als Remote-I/O-Modulkomponente funktionieren. Für die Endung von Signalkabeln ist dieses Modul mit einem abnehmbaren Endblock (RTB) ausgestattet.Bei Verwendung von 1756-TBNH ist die zulässige Drahtgröße 0.33-2.1 mm2 (22-14 AWG) für die Eindrahtverbindung und 0.33...1.3 mm2 (22...16 AWG) für die Doppeldrahtverbindung. 1756-TBSH unterstützt nur die Eindrahtverbindung und ist für Draht 0.33...1 ausgelegt.3 mm2 (22...16 AWG) DrahtgrößeDie 1756-OF8H verfügt über eine kontinuierliche Isolationsspannung von 50 V. Die Modulisolation erfolgt nur zwischen den Ausgangskanälen bis zum Backplane.Zusätzlich, ist die Zeit der Erkennung des offenen Schaltkreises des Moduls nur für die Stromkonfiguration verfügbar, wenn der maximale Überspannungsschutz +/- 24 VDC beträgt.

Das 1756-OF8H ControlLogix Spannungs-/Strom-Analog-Ausgangsmodul von ist ein analogues Ausgangsmodul mit 8 Spannungs- oder Stromausgängen mit einem einzigen HART-Modem pro Modul.Es verfügt über einen wählbaren Spannungs-Strom-Signalbereich von -10.4336-10.4336V und 0-21.2916mA. Die 1756-OF8H hat eine Gesamtleistung von +/- 10V oder 0-20mA und eine Signallauflösung von 15-16 Bit für alle Bereiche.Es verfügt auch über eine Backplane-Stromzufuhr von 230 mA @ 5.1 VDC und 230 mA @ 24 VDC, Gesamtbackplane Leistung von 6,54 W. Es hat eine Wärmeablösung von 16,78 BTU/h, und eine Leistungsablösung von 4,92 W.Die 1756-OF8H hat eine Isolationsspannung von 50V mit grundlegender Isolierung bei 1500V AC für 60s zwischen den Ausgangskanälen und dem Hintergrund getestet.

Der 1756-OF8H bietet im Gegensatz zu anderen Analog-E/A-Modulen Open Circuit Detection und verfügt über eine Schaltkreislaufdetektionszeit bei einem Wert, der unter 0,1 mA gesetzt werden muss.Seine aktuelle Absetzzeit ohne HART liegt knapp unter 23 ms., und unter 37 ms mit HART und seine Spannungsbindungszeit beträgt 8,5 ms bis 95% bei Widerstandsbelastungen.15% (aktuell) und sein Standardkalibrationsintervall beträgt etwa 12 MonateDie 1756-OF8H hat eine Versetzungsdrift von 100 V/C oder 200nA/C und ein Gesamtmodulfehler von 0,15% (Spannung) oder 0,3% (Strom).und IEC-TemperaturcodeDie Betriebstemperatur der 1756-OF8H ̇ liegt zwischen 0°C und 60°C bei 5-95% nicht kondensierender relativer Luftfeuchtigkeit.




Unsere Hauptprodukte

1 (USA AB) Produktserien: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produkte von Schneider (Frankreich): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (USA) Produktserien: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (USA) Produktserien: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (USA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Verkauf ABB (Schweden): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A-System der Serie (USA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Deutschland): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Über unser Team

Unser Unternehmen hat seinen Hauptsitz in Xiamen, Fujian, China, und kooperiert direkt mit der ursprünglichen Fabrik.und guten KundendienstDies hilft uns, einen starken Unterstützer unserer Kunden zu werden, Lösungen für Endnutzer bereitzustellen und den Wiederverkäufern Gewinne zu sichern.

Verpackung und Lieferung

1) 100% brandneues und Original-Fabriksiegel!

2)Garantie: 1 Jahr

3) Verpackung: Originalverpackung mit Karton.

4)Zustellzeiten: DHL,UPS,Fedex-Expressversand dauert in der Regel 3-10 Werktage,abhängig vom Land,in das die Lieferung erfolgt.In seltenen Fällen werden die strengen Zollabfertigungen die Lieferzeiten etwas verlängern,Bitte seien Sie geduldig.

5) Alle Waren werden vor dem Versand geprüft.
