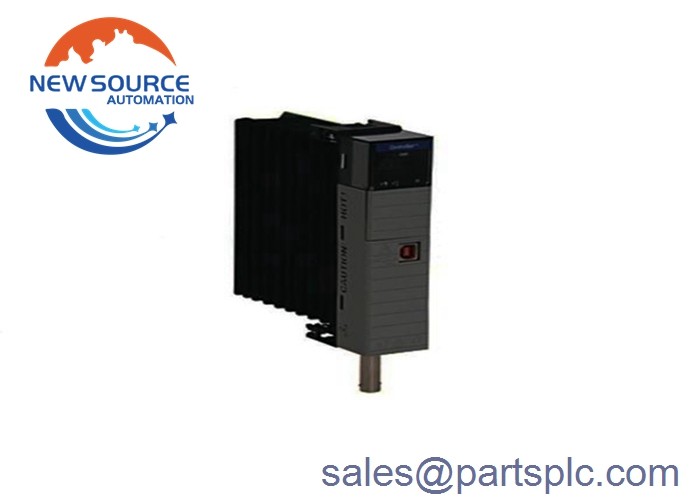

Allen Bradley 1756-CN2R /A Rev 301 ControlLogix ControlNet-Brückenmodul

1756-CN2R

Das 1756-CN2R ist ein ControlLogix-Kommunikationsmodul, das Teil der Logix-Controller-Plattform ist.Dieses Modul wird hauptsächlich zur Herstellung von Konnektivität in der redundanten ControlNet-Netzwerktopologie verwendet, da es zwei (2) BNC-ControlNet-Ports enthältDieses Modul nimmt einen einzigen Teil des Gehäuses ein und kann an jedem verfügbaren Schlitz des Standardgehäuses wie 1756-A4, 1756-A7, 1756-A10, 1756-A13 installiert werden.1756-A17 und verwendet mit der Standard-Stromversorgung von ControlLogix, insbesondere 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B und überflüssige Stromversorgung wie 1756-PA75R, 1756-PB75R, 1756-PSCA2.ControlNet-Netzwerk ist ein Multi-Node-Kommunikationsnetzwerk, das eine Koaxialkabel-Stammleitung mit Knoten nutzt, die sich an der Stammleitung mit Drop-Kabeln verbinden.Dieses spezielle Modul verwendet 1786-RG6 Quad Shield RG6 Koaxialkabel für die Verbindung zum Netzwerk. Bis zu 5 Mbps Übertragungsgeschwindigkeit wird von der 1756-CN2R unterstützt. Abgesehen von den doppelten ControlNet-Ports,Der 1756-CN2R ist auch mit einem (1) USB-Anschluss ausgestattet, der eine Übertragungsgeschwindigkeit von 12 Mbps bei voller Geschwindigkeit unterstützt. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersEs kann auch mit Human Machine Interface (HMI) -Geräten und Supervisory Control and Data Acquisition (SCADA) -Systemen kommunizieren.Es unterstützt bis zu 128 Logix-Verbindungen und maximal 131 Kommunikationsverbindungen.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsDer 1756-CN2R verfügt über maximal 128 Logix-Kommunikationsverbindungen.Es hat einen Ansaugstrom von 1300mA bei 5.1V Gleichspannung und eine von 3mA bei 24V Gleichspannung und vertreibt 6,6W Wärme bei 22,5 BTU/h. Es verfügt über eine Isolationsspannung von 30V Gleichspannung mit einer Grundisolierung, die zwischen dem ControlNet und dem System für eine Minute bei 500V getestet wurde.Die 1756-CN2R hat doppelte ControlNet BNC, ein ControlNet RJ45 und ein einziger USB 1.1-Anschluss für die Verbindung und Kommunikation mit anderen Geräten.Es ist in einem offenen Gehäuse-Typ erhältlich und mit dem IEC-Temperaturcode T4 und dem North American Temperature-Code T4A bezeichnet.Die Betriebstemperatur von 1756-CN2R liegt zwischen 0 und 60 °C (32 und 140 °F) bei einer relativen Luftfeuchtigkeit von 5 bis 95% ohne Kondensation.und es hat eine Betriebsschlagrate von 30G und eine maximale Vibration von 2G bei 10-500Hz.




Unsere Hauptprodukte

1 (USA AB) Produktserien: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produkte von Schneider (Frankreich): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (USA) Produktserien: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (USA) Produktserien: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (USA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Verkauf ABB (Schweden): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A-System der Serie (USA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Deutschland): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Über unser Team

Unser Unternehmen hat seinen Hauptsitz in Xiamen, Fujian, China, und kooperiert direkt mit der ursprünglichen Fabrik.und guten KundendienstDies hilft uns, einen starken Unterstützer unserer Kunden zu werden, Lösungen für Endnutzer bereitzustellen und den Wiederverkäufern Gewinne zu sichern.

Verpackung und Lieferung

1) 100% brandneues und Original-Fabriksiegel!

2)Garantie: 1 Jahr

3) Verpackung: Originalverpackung mit Karton.

4)Zustellzeiten: DHL,UPS,Fedex-Expressversand dauert in der Regel 3-10 Werktage,abhängig vom Land,in das die Lieferung erfolgt.In seltenen Fällen werden die strengen Zollabfertigungen die Lieferzeiten etwas verlängern,Bitte seien Sie geduldig.

5) Alle Waren werden vor dem Versand geprüft.
