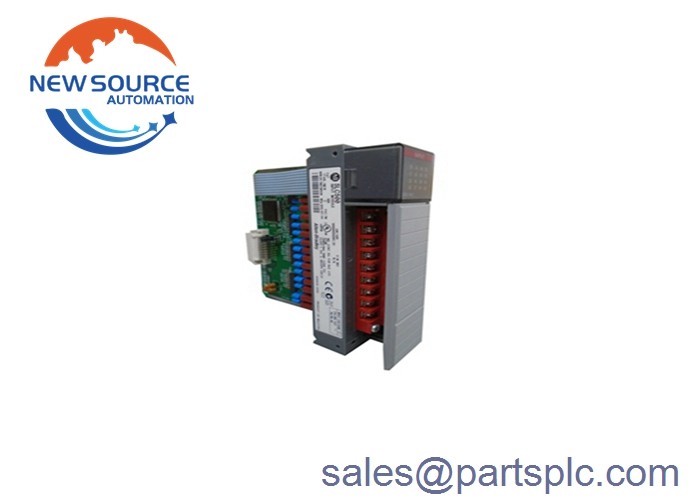

Neues werkseitig versiegeltes AB 1746-IM16 / C SLC 500 SPS-EINGANGSMODUL

1746-IM16

Das 1746-IM16 SLC 500 Digital AC Input Module by ist ein Input (AC) -Modul mit sechzehn 200-240 V Wechselstrom-Eingängen und wird in jedes verfügbare SLC 500 I/O-Chassis mit einem RTB (Removable Terminal Block) montiert.Es hat 16 Punkte pro gemeinsamen und eine Eingangsbetriebsspannung von 170-265V AC bei 47-63HzEs verfügt über eine Backplane-Stromrate von 0,085A bei 5 V Gleichstrom und eine elektrische Signalverzögerung von 35 ms für den Zustand ON und 45 ms für den Zustand OFF um seine Eingangspunkte.Es hat eine OFF-Statusbewertung von 50V Wechselstromspannungsverlust und 2mA maximalem OFF-StandstromDer 1746-IM16 hat einen Eingangsstrom (nom) von 12mA um jeden Eingangspunkt und einen maximalen Überspannungsstrom von 1,6A, der maximal 0,5 ms dauern kann.Es hat eine maximale Leistungsausfall von 0.35W an jedem Punkt und die Gesamtwärme, die vom Modul abgeführt wird, beträgt 6W.Es bietet Spannungsabgrenzung zwischen Eingangsterminals und Steuerlogik bei 1500V getestet und ist NEMA Standard ICS 2-230-bewertet für Lärmsicherheit. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)Die 1746-IM16 hat eine Betriebsschlagfestigkeit von 30 G und kann eine Betriebsvibration von 2,5 G bei 57-200 Hz ertragen.

Das 1746-IM16 ist ein SLC 500 AC-Eingangsmodul. Dieses Modul ist speziell ein diskretes Eingangsmodul mit sechzehn (16) Eingangskanälen in einer einzigen Gruppe.Jeder Kanal dieses Eingangsmoduls arbeitet in einem Eingangsspannungsbereich von 170-265 Volt AC, 47-63 Hertz mit einem Nenn-Eingangssignal von 200 / 240 Volt Wechselstrom.

Dieses Modul passt in jedes SLC 500-Chassis und kann im lokalen Rack, in dem der SLC 500-Prozessor installiert ist, installiert werden.oder als Bauteilmodul von verteilten E/A-Systemen in größeren SteuerungssystemenEs hat einen Backplane-Stromverbrauch von 0,085 Ampere @ 5 Volt Gleichstrom.Jeder Kanal weist eine Signalverzögerung von 35 Millisekunden für den Zustandwechsel von aus-zu-aus und 45 Millisekunden für den Übergang von aus-zu-aus aufEs hat eine maximale Ausfallspannung von 50 Volt AC und einen maximalen Ausfallstrom von 2 Milliampere.mit einer Leistung von mehr als 20 W und einer Leistung von mehr als 100 W,.6 Ampere mit einer maximalen Dauer von 5 Millisekunden.

Dieses Modul wird idealerweise zur Schnittstelle von Signalgeräten verwendet, die 200/240 Volt Wechselstrom in Richtung der Eingangskanäle des Moduls liefern. Es kann jedoch auch mit Gleichstrom-Eingangsgeräten verwendet werden;ein externes Zwischensteuerrallé muss mit der Wechselspannung an die Kontakte des Zwischensteuerralls angeschlossen werdenEs gibt keine spezifische Begrenzung für die Anzahl der installierten Instanzen für dieses Modul.Dies hängt hauptsächlich von der Anzahl der E/Ausgänge ab, die der Hostprozessor aufnehmen kann, und der Größe des eingebetteten Speichers.

Dieser Inhalt wurde von dosupply.com verfasst und sollte nicht kopiert werden.



Unsere Hauptprodukte

1 (USA AB) Produktserien: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produkte von Schneider (Frankreich): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (USA) Produktserien: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (USA) Produktserien: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (USA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Verkauf ABB (Schweden): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A-System der Serie (USA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Deutschland): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Über unser Team

Unser Unternehmen hat seinen Hauptsitz in Xiamen, Fujian, China, und kooperiert direkt mit der ursprünglichen Fabrik.und guten KundendienstDies hilft uns, einen starken Unterstützer unserer Kunden zu werden, Lösungen für Endnutzer bereitzustellen und den Wiederverkäufern Gewinne zu sichern.

Verpackung und Lieferung

1) 100% brandneues und Original-Fabriksiegel!

2)Garantie: 1 Jahr

3) Verpackung: Originalverpackung mit Karton.

4)Zustellzeiten: DHL,UPS,Fedex-Expressversand dauert in der Regel 3-10 Werktage,abhängig vom Land,in das die Lieferung erfolgt.In seltenen Fällen werden die strengen Zollabfertigungen die Lieferzeiten etwas verlängern,Bitte seien Sie geduldig.

5) Alle Waren werden vor dem Versand geprüft.
