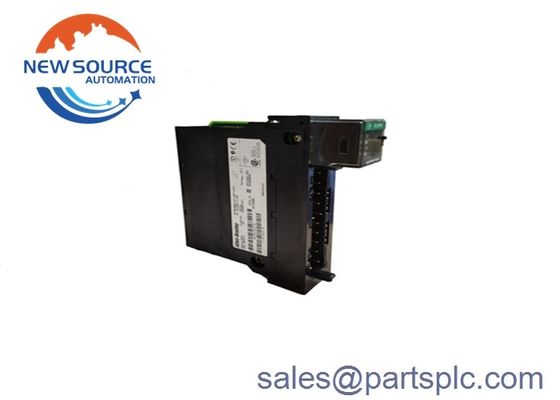

Neues werkseitig versiegeltes AB 1756-IF16 SER A ControlLogix 16-Pt-Eingangsmodul 1756IF16

1756-IF16

1756-IF16 ist ein analogues ControlLogix-Eingangsmodul, das Strom- und Spannungssignale wie ±10V, 0-10V, 0-5V und 0-20 mA akzeptiert.Dieses Modul unterstützt drei (3) Arten von Signalverkabelung Konfiguration wie Single-EndedUnter den unterstützten Verkabelungskonfigurationen ist die Ein-Ende-Verkabelung am empfindlichsten für Geräusche und muss mit Signalen verwendet werden, die einen gemeinsamen Grund haben.Bei erhöhter Lärmempfindlichkeit, wird die Differenzialverkabelungsmethode verwendet, während in Systemen, die schnelle Datenaktualisierungen im Verhältnis zu den Eingangssignalen erfordern, eine Hochgeschwindigkeitsdifferenzialkabelung verwendet wird.

Mit einer einseitigen Verdrahtung wird das Modul zu einem sechzehnkanalen analogen Eingangsmodul.das Modul wird bei Verwendung mit einer Differenzialverkabelung auf ein Analogeneingangsmodul mit acht (8) Kanälen reduziertDarüber hinaus wird das Modul zu einem vierkantigen analogen Eingangsmodul, wenn das Modul als Hochgeschwindigkeitsdifferentialverkabelung verdrahtet wird.

Die individuellen Auflösungen von 1756-IF16 sind 320 μV/Zahl (15 Bit + Bipolarzeichen) @ ±10,25V Eingangsbereich; 160 μV/Zahl (16 Bit) @ 0-10.25V Eingangsbereich; 80 μV/Zahl (16 Bit) @ 0-5.125V Eingangsbereich und 0.32 μA/Zählung (16 Bits) @ 0-20.5 mA. Dieses Modul hat eine Scanzeit, die variiert, wie z. B. 16-488 ms für einziges Ende; 8-244 ms mit Differentialverkabelung und 5-122 ms mit Hochgeschwindigkeitsdifferentialkabelung.Es verfügt über eine integrierte Analog-Digital-Konverter-Schaltung mit der Sigma-Delta-Methode. Die konvertierten Daten werden nach dem ganzen Zahlenmodus (links gerechtfertigt, 2 s Komplement) im IEEE 32-Bit-Floating-Point-Datenformat gespeichert. Dieses Modul hat eine kalibrierte Genauigkeit von besser als 0.05% des Bereichs für Eingangsspannung und 0.15% des Bereichs für den Stromzug.

Die 1756-IF16 kann je nach Anforderungen des Anwenders und der Anwendung mit drei verschiedenen Verfahren verdrahtet werden, wie z. B. Ein-Ende-Verdrahtung, Differenzdrahtung,und Hochgeschwindigkeits-Differentialverkabelung. Die einseitige Verdrahtungsmethode ist am besten, wenn alle Eingabegeräte an einen gemeinsamen Boden gebunden sind. Dies ist zum Vergleich einer Seite des Signalleingangs mit dem Signalleingang, um den Unterschied zu erhalten,mit einer Breite von mehr als 20 mm,Wenn Anwendungen keinen gemeinsamen Grund haben oder getrennte Signalpaare haben können, empfiehlt sich die Verwendung der Differenzialverkabelungsmethode.Diese Verdrahtungsmethode ist auch für Umgebungen geeignet, in denen eine verbesserte Geräuschdämmung erforderlich istDie Kanäle in einem Differenzmodus sind nicht vollständig voneinander isoliert.Ein Kanal kann die Ablesung eines anderen Kanals beeinflussen, wenn mehrere Differential-Eingangssignale unterschiedliche Spannungsgemeinschaftsreferenzen haben. Wenn dies geschieht, sollten die Benutzer den Eingang auf verschiedene Module verdrahtet oder das nicht isolierte Modul durch ein isoliertes Eingangsmodul ersetzen. 8 Verbindungen sind in diesem Modus zulässig.Die Methode der Differenzialverkabelung im Hochgeschwindigkeitsmodus ermöglicht eine möglichst schnelle Datenaktualisierung.Es ist jedoch erforderlich, daß bestimmte Bedingungen erfüllt werden, damit die Benutzer den Hochgeschwindigkeitsmodus nutzen können.wenn in diesem Modus nur einer von vier Kanälen auf dem Modul verwendet werden kannDer Stromverbrauch des 1756-IF16-Moduls beträgt 2,3 Watt und verfügt über eine gesamte Hintergrundleistung von 2,33 Watt.

Die Stromzufuhr dieses Moduls bei 5,1 Volt beträgt 150 mA oder 65 mA bei 24 Volt. Die Spannungs- und Stromwerte des Backplanes sind 5,1 Volt Gleichstrom, maximal 150 mA und maximal 24 Volt Gleichstrom 65 mA.Der Eingangsstrombereich beträgt 4 bis 20 mA und der Eingangsspannungsbereich beträgt -10 bis 10 Volt und ist auf 100VA begrenzt.3 Watt und die Stromverlust ist 3.9 Watt. Die Wärmeableitung für die Spannung beträgt 7,84 BTU/Stunde und 13,3 BTU/Stunde für den Strom. Außerdem verfügt es über einen maximalen Überspannungsschutz von 30 Volt Gleichspannung (DC) und 8 Volt Gleichspannung (DC).
