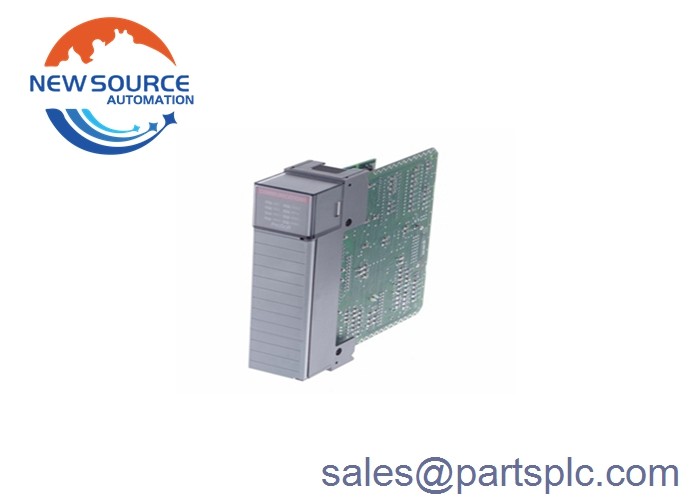

Allen Bradley 1747-KE ist ein DH-485 / RS-232C Schnittstellenmodul

1747-KE

1747-KE ist ein DH-485 / RS-232C-Schnittstellenmodul

1747-KE ist ein DH-485/RS-232C-Schnittstellemodul, das eine Verbindung zum DH-485-Netzwerk und DF1-fähigen Geräten bietet.Der DF1-Anschluss auf diesem Modul kann für Funktionen mit einem RS-232/422-Gerät konfiguriert werdenDas Modul kann auch für RS-422 und RS-485 Geräte konfiguriert werden. Das Modul verfügt über acht LED-Anzeigen. Die Anzeigen befinden sich an der Vorderseite dieses Moduls.Diese Indikatoren dienen der Moduldiagnostik und der Bedieneroberfläche.Dieses Modul kann mit den meisten Arten von Dial-up-Netzwerken oder Direktverbindungsmodems verbunden werden.Die relative Luftfeuchtigkeit dieses Moduls beträgt 5-95% ohne KondensationDieses Modul hat eine Betriebstemperatur von 0-60° C. Die Speichertemperatur dieses Moduls beträgt -40-85° C. Die kompatiblen Modemtypen sind das manuelle Modem, das Modem mit einemDTE-kontrollierte AntwortDas Modul 1747-KE benötigt 5V Gleichstrom und 24V Gleichstrom aus dem SLC-Backplane.Das Modul 1747-KE darf nicht aus dem Fahrwerk entfernt oder installiert werden, bis alle Stromversorgung abgeschaltet ist (nach etwa 10 Sekunden)..

Das 1747-KE ist ein Interface-Modul.Dieses Modul ist Teil der Produktfamilie SLC 500, die hauptsächlich zur Anbindung von DH-485 und DF1 über die eingebetteten Kommunikationsschnittstellen an dieses Modul verwendet wirdEs verfügt über einen (1) 9-Pin-Sub-D-Anschluss, der das DF1-Protokoll unterstützt, und einen (1) RJ-45-Anschluss, der das DH-485-Protokoll unterstützt.Es verfügt auch über einen (1) 9-Pin-Sub-D-Anschluss, der als Konfigurationsanschluss des Moduls dient.

Das 1747-KE ist ein Einzel-Slot-Modul, das an einem 1747-Chassis installiert ist. Es kommt mit individuellen Port-Isolierungen wie 500-Volt-Gleichstrom zwischen Backplane und CONFIG-Port;500 Volt Gleichstrom zwischen Backplane und DF1-Port und 500 Volt Gleichstrom zwischen CONFIG und DF1-Ports. Nur der DH-485-Anschluss ist nicht isoliert. Er ist von c-UL-us, CE und C-Tick zertifiziert. Er ist für die Verwendung in Anwendungsbereichen mit Klasse 1, Gruppen A, B, C oder D, Abteilung 2 zugelassen.

Der 1747-KE ist konfigurierbar für RS-232 / RS-423 / RS-422 und RS-485. Je nach Kommunikationslänge variiert die Datenübertragungsrate.Die unterstützte Datenübertragungsrate der Ports beträgt 300-19200 Kbps, während die maximale unterstützte Kabelstrecke für RS-232 15 Meter beträgtDie allgemeine Regel gilt, dass, wenn die Kabellänge zunimmt, die Baudrate oder die Übertragungsrate abnimmt.






Hauptmarken

1. Siemens: S-200, S-300, S-400, S-1500, S5, Siemens Moore

2. Allen Bradley: ControlLogix 1756 Reihe PLC, CPU, A / O, I / O, Stromversorgung, Touchscreen, CompactLogix 1769 Reihe, SLC 500 1747/1746 Reihe, PLC-5 1771/1785 Reihe

3. ABB: Steuergerät der Serie AC800M, I/O-Modul, Steuergerät der Serie AC800F, 800xA-Modul, Bailey INFI 90-Modul, DSQC-Robotermodul und -teile, Teile des Advant OCS-Systems

4. TRICONEX (3009 3625 3721)

5. FOXBORO (FBM201 FBMSVH)

6Modicon Premium, TSX Micro



Über unsere Firma

New Source Automation Co., Ltd. befindet sich in der schönen Küstenstadt Xiamen.Programmierbare Steuerung, redundante fehlertolerante Steuerungssysteme, Robotersteuerungssysteme, Servo-Steuerungssystem, der große professionelle Verkauf von weltbekannten Marken DCS-System Ersatzteilen,mit industrieller Automatisierung für das HauptgeschäftDie Industrie und der Handel haben sich in der Integration der wissenschaftlichen Forschung und Entwicklung, der technischen Innovation, des Ingenieurservicezentrums zusammengeschlossen.



Produktverpackung

1.Für die auf Lager befindlichen Artikel versenden wir Ihnen in 3-5 Tagen nach Erhalt der Zahlung.

2.Wir können überall auf der Welt versenden über DHL,UPS,FEDEX,TNT und EMS.

3Wenn Sie einen Lieferanten haben, sagen Sie es uns bitte vor der Lieferung.
