Allen Bradley 1746-INT4 SLC 500 isoliertes Thermoelement / MV analoge Eingangsmodule

1746-INT4

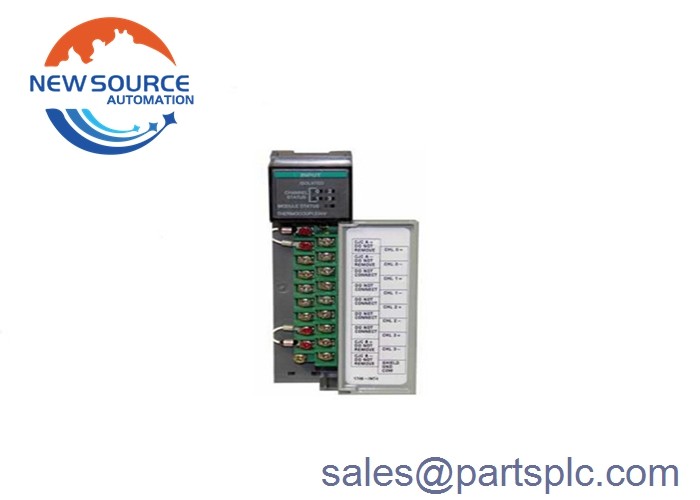

1746-INT4 SLC 500 isoliertes Thermoelement/MV-Analog-Eingabemodul

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorEs verfügt über vier (4) Eingangskanäle für Thermocouple- und mV-Sensoren. Es verfügt über einen Backplane-Strom von 110 mA bei 5V DC und 85mA bei 24V DC und eine Gesamtbackplane-Leistungsbewertung von 0,6W.Es verfügt über vier (4) einzeln isolierte Eingangskanäle, die ebenfalls vom Hintergrund isoliert sind, und es verwendet eine Sigma-Delta-ADC-ModulationsumwandlungsmethodeEs verwendet einen analogen Filter mit einem niedrigpassenden digitalen Filter und hat einen normalen Abstoßmodus von mehr als 60 dB bei 60 Hz zwischen den Endgeräten.Es hat auch einen gemeinsamen Abstoßungsmodus von mehr als 120 dB zwischen den Eingängen und dem Chassis mit einem Ungleichgewicht von 1 kΩ und eine Kanalbandbreite von 8 HzDie 1746-INT4 erfordert eine Feldkalibrierung und muss mindestens einmal jährlich kalibriert werden.

Es bietet eine Isolierung, die bei 1000V transient oder 150V AC zwischen Kanal-zu-Kanal und Kanal-zu-Hintergrund getestet wird.Es verfügt über 5 LED-Anzeigen, von denen 4 den Status jedes Kanals anzeigen und eine den Status des Moduls anzeigtEs verfügt über wählbare Thermoelementeneingabearten B, C, D, E, J, K, N, R, S und T sowie 50-50 mV Gleichspannung und 100-100 mV Gleichspannung.Es hat eine Eingangsimpedanz größer als 10 Mega Ohm und bietet eine 20nA-OffenkreislauferkennungDas Modul verfügt über eine Schritt-Antwortzeit von 600 ms im schlimmsten Schaltkreislauffall, und die Gesamtgenauigkeit des Moduls hängt vom Eingangstyp ab.Die Betriebstemperatur liegt zwischen 0 und 60 Grad.. Celsius (32-140 Grad Fahrenheit) bei 5-95% nicht kondensierender Feuchtigkeit und ist CE, CSA und UL-zertifiziert.

Das 1746-INT4 ist ein Vier- (4) Kanal-Thermocouple / mV-Analog-Eingabemodul. Dieses Modul wird für die SLC 500 Programmierbare Logikcontroller (PLC) -Plattform verwendet.Dieses Modul ist kompatibel mit Thermocouple-Sensoren Typ C, D, J, K, T, E, R, S, B und N. Es kann auch mit einem mV-Signal mit einem DC-Bereich von -100 bis 100 mV verwendet werden.

Dieses Modul kann in Anwendungen mit Temperaturbereich von -270 bis 1820 Grad Celsius verwendet werden.Betriebsfähige mV-Signalspannungen sind -50 bis 50 mV und -100 bis 100 mV, die typischerweise von Signalwandlern stammenDieses Modul folgt der Thermocouple-Linearisierung des IPTS68-Standards, der NBS MN125 und der NBS MN161. Es verfügt auch über ein Cold Junction Compensation Terminal, das eine Genauigkeit von ± 1,5 °C (34,7 °F) ermöglicht.0... 70 °C (32...158 °F)Es verfügt über eine benutzerwählbare Temperaturskala von °C oder °F und 0,1 °C oder 0,1 °F und eine Millivolt-Skala von 0,1 mV oder 0,01 mV.

Für einen sicheren Betrieb ist das Modul auch mit einer offenen Schaltkreiserkennung ausgestattet.Die Temperaturanzeige kann den maximalen Höchst- und Abstandswert oder den Wert Null (0) anzeigen.. This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
