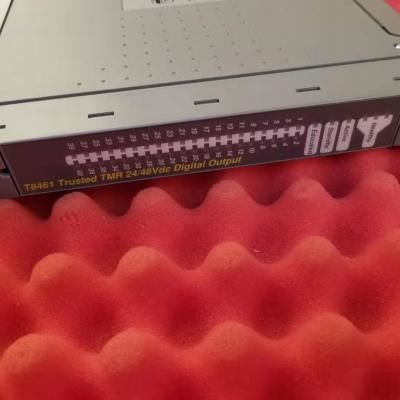

T8461 ICS Triplex PLC Vertrauenswürdiges TMR 24V DC 48V DC Ausgangsmodul 40 Kanal

ICS Triplex T8461 Trusted TMR 24V DC/48V DC Ausgangsmodul - 40 Kanäle auf Lager

Das Trusted® Triple Modular Redundant (TMR) 24V DC / 48V DC Digital Output Modul ist mit 40 Feldgeräten verbunden.Im gesamten Modul werden dreifache diagnostische Tests durchgeführt, einschließlich Messungen für Strom, und Spannung auf jedem Teil des abgestimmten Ausgangskanals.Die Fehlerverträglichkeit wird durch eine TMR-Architektur innerhalb des Moduls für jeden der 40 Ausgangskanäle erreicht..

Das Modul kann sowohl offene als auch Kurzschlussstörungen in Feldleitungen und Lastgeräten erkennen.

Das Modul bietet die Berichterstattung über die Sequenz von Ereignissen (SOE) mit einer Auflösung von 1 ms. Eine Ausgabeänderung des Zustands löst einen SOE-Eintrag aus.Ausgangszustände werden automatisch durch Spannungs- und Strommessungen an Bord des Moduls bestimmt..

Dieses Modul ist nicht für den direkten Anschluss an gefährliche Bereiche genehmigt und sollte in Verbindung mit Sicherheitsschrankeinrichtungen verwendet werden.

Die Definition der Komplexe Ausrüstung für E/A in der T8461 umfasst acht E/A-Boards, die numerisch durch die Racknummer bezeichnet werden:

Das TMR 24V DC/48V DC Digital Output Module ist ein Mitglied der Trusted-Reihe von Input/Output (I/O) Modulen. Alle Trusted I/O Module haben eine gemeinsame Funktionalität und Form.alle I/O-Module schließen sich mit dem Inter-Module Bus (IMB) ab, der Strom liefert und die Kommunikation mit dem TMR-Prozessor ermöglichtDarüber hinaus verfügen alle Module über eine Feldoberfläche, die zur Verbindung mit Modul-spezifischen Signalen im Feld verwendet wird.
